Continuidade visual
O revestimento ocupa os espaços entre os trilhos e aproxima o conjunto da linguagem arquitetônica do ambiente.
PLANÍVEO · TRILHOS EMBUTIDOS COM DRENAGEM
O piso continua.
O movimento flui.
Conheça o PLANÍVEO. Integração com o piso e drenagem sob a superfície. Uma solução para diferentes linhas de esquadrias deslizantes com roldanas compatíveis, desenvolvida para valorizar o encontro entre revestimento e espaço.
Quero especificar no meu projetoAssistir ao trilho instaladoOnde encontrar o perfilManual de instalação (PDF)
DESENVOLVIMENTO PLANÍVEOMANUAL DE INSTALAÇÃO · MRL001 ↗
DO PRODUTO AO SEU PROJETO
Conheça. Escolha. Especifique.
01 Trilho embutido02 Captação integrada03 Acabamento com revestimento
01 / CONCEITO
Menos interferência visual.
Mais intenção no projeto.
PLANÍVEO.
O detalhe que conecta
o interior ao exterior.
O sistema acomoda os trilhos entre faixas de soleira ou revestimento. Sob esse acabamento, um coletor recebe a água dos canais e a conduz às saídas de drenagem.
A proposta é integrar o caminho da esquadria ao desenho do piso, com a montagem e o escoamento previstos desde o início da obra.
Explorar o detalhamento
Água com um caminho
Canais, coletor e saída externa compõem o percurso de captação e escoamento apresentado no projeto.
Detalhe coordenado
A compatibilidade das roldanas permite aplicar o trilho em diferentes linhas. Distância entre eixos, nível do piso e drenagem são coordenados com cada esquadria.
COMPONENTES INDICADOS · VITA COMPONENTES
O movimento começa
na escolha da roldana.
Estes são os modelos indicados pela PLANÍVEO para análise da aplicação. Selecione uma referência para incluí-la na sua consulta técnica.
Ver foto original ↗DO PROJETO À PEÇA REAL
Um pequeno mostruário.
O sistema de perto.
A fotografia mostra o trilho PLANÍVEO e as roldanas Vita em um mostruário físico. Uma forma de visualizar o conjunto, as pistas e o contato dos componentes com o perfil.
As roldanas apresentadas são exemplos de aplicação. Para o seu projeto, escolha o modelo compatível com o perfil da folha e com o peso da esquadria.
Explorar os modelos indicados ↓MODELO SELECIONADO
Ampliar imagem ↗ROL S200U
Referência da linha S25 para trilho U. Confira o perfil inferior da folha e o alojamento antes de definir a aplicação.
O peso admissível depende da roldana escolhida e da especificação do fabricante. As roldanas das imagens são exemplos de aplicação do trilho.
Selecione o modelo e leve a referência ao formulário do projeto.
O que conferir antes de escolher?
Identifique o código do perfil inferior, o peso da folha, o alojamento, a fixação e a regulagem. Confira no catálogo da Vita a capacidade e as medidas do modelo escolhido. Para as ROL G100U, G200U e G300U, o catálogo informa aplicação somente no perfil original Gold e no perfil Vita Componentes.
*Capacidades por folha declaradas no catálogo Vita para o arranjo especificado pelo fabricante. Modelos indicados pela PLANÍVEO · referência técnica: catálogo oficial Vita ROL PLUS. Imagens dos produtos extraídas desse catálogo · Vita Componentes. Consultar downloads da Vita ↗.
PERFIL, COMPONENTES E PARCEIROS
Encontre o perfil.
Complete seu projeto.
Consulte a distribuição do perfil, conheça os componentes da aplicação e prepare a especificação com a PLANÍVEO.
Aluforte
Distribuidor oficial do trilho PLANÍVEO em Cascavel. Consulte a disponibilidade do perfil e as condições de fornecimento para o seu projeto.
Visitar site da Aluforte ↗Cascavel · ParanáVita Componentes
As roldanas apresentadas no vídeo da aplicação instalada. Confira o conjunto e consulte a especificação do modelo para sua esquadria.
Explorar roldanas indicadasVer aplicação no vídeoPLANÍVEO
Conte com a PLANÍVEO para analisar a linha, a roldana, a configuração dos trilhos e a integração com o piso e a drenagem.
Preparar consulta técnicaPROJETOS 3D
Um projeto que pode ser visto
antes de ser executado.
As perspectivas 3D desta página foram produzidas pelo Cleiton, da CR Projetos 3D. Indicamos seu trabalho para quem deseja visualizar um projeto em detalhes antes da execução. Conheça o parceiro pelo Instagram.
ACESSÓRIOS IMPRESSOS PLANÍVEO · VENDA EM BREVE
As peças que completam
o seu sistema.
As peças mostradas nas imagens 3D são os acessórios que vamos imprimir e vender para complementar o sistema PLANÍVEO. O kit reúne as tampas de acabamento e conexão de drenagem, com compra pelo Mercado Livre assim que o anúncio estiver disponível.
MERCADO LIVREKit em breve
A venda será feita pelo Mercado Livre. Quando o anúncio estiver disponível, o botão desta página levará você diretamente à compra do kit.
ACABAMENTO INTERNO
Tampa cega
Peça impressa para fechamento da extremidade interna do perfil coletor, conforme o desenho do sistema PLANÍVEO.
Conhecer a peça
A tampa cega fecha o lado interno do coletor, sem saída de drenagem. É uma das peças que serão impressas e vendidas no kit PLANÍVEO. Material, dimensões e quantidade serão informados no anúncio.
CONEXÃO DE DRENAGEM
Tampa com saída de dreno
Peça impressa para fechamento externo e ligação da captação ao sistema de escoamento da obra.
Conhecer a peça
A conexão deve ser compatibilizada com a tubulação prevista no projeto. Esta peça será impressa e vendida no kit PLANÍVEO. Diâmetro, material e condições de aplicação serão informados no anúncio.
KIT DE ACESSÓRIOS PLANÍVEO · VENDA EM BREVE
Acabamento e drenagem
As tampas apresentadas nesta página, reunidas em um kit de acessórios impressos para acabamento e drenagem do sistema PLANÍVEO.
Sobre o kit
O kit será formado pelas peças mostradas nas imagens 3D. Quantidades, especificações e preço serão apresentados no anúncio do Mercado Livre. O perfil de alumínio é fornecido pelo distribuidor e não integra o kit de acessórios.
O SISTEMA NA PRÁTICA
Instalado.
Em movimento.
Drenando.
Veja o trilho aplicado na obra, a drenagem em funcionamento e as roldanas da Vita Componentes apresentadas no vídeo.
Trilho instalado
A integração do sistema com a esquadria e o acabamento do piso.
Drenagem em funcionamento
O registro prático do escoamento da água no conjunto instalado.
Roldanas Vita Componentes
Os componentes utilizados na aplicação demonstrada.
Registro fornecido pela PLANÍVEO · duração aproximada de 2 min 42 s.
02 / POR DENTRO DO SISTEMA
A beleza está no acabamento.
A engenharia, abaixo dele.
Explore as perspectivas originais do desenvolvimento PLANÍVEO.
INTEGRAÇÃO
O conjunto precisa conversar.

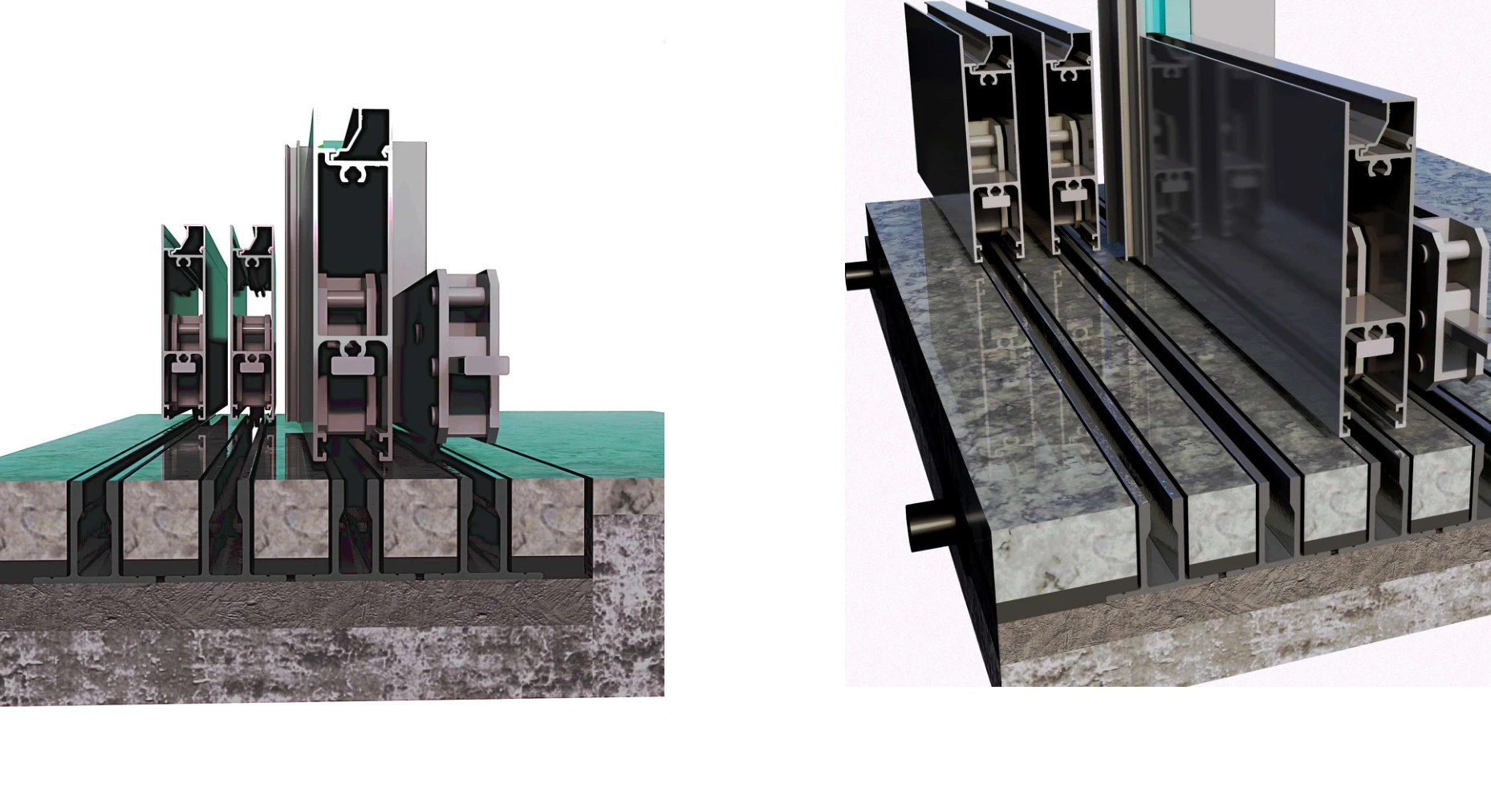

O corte mostra a relação entre folhas, roldanas, trilhos e revestimento. A geometria da esquadria determina o posicionamento do sistema no piso.
- Revestimento entre canais
- Trilhos coordenados com as folhas
- Base com captação de água
EXPLORE O SISTEMA
O detalhe, por todos os ângulos.
Escolha uma vista para explorar o conjunto. Amplie a imagem para examinar os perfis e as conexões.

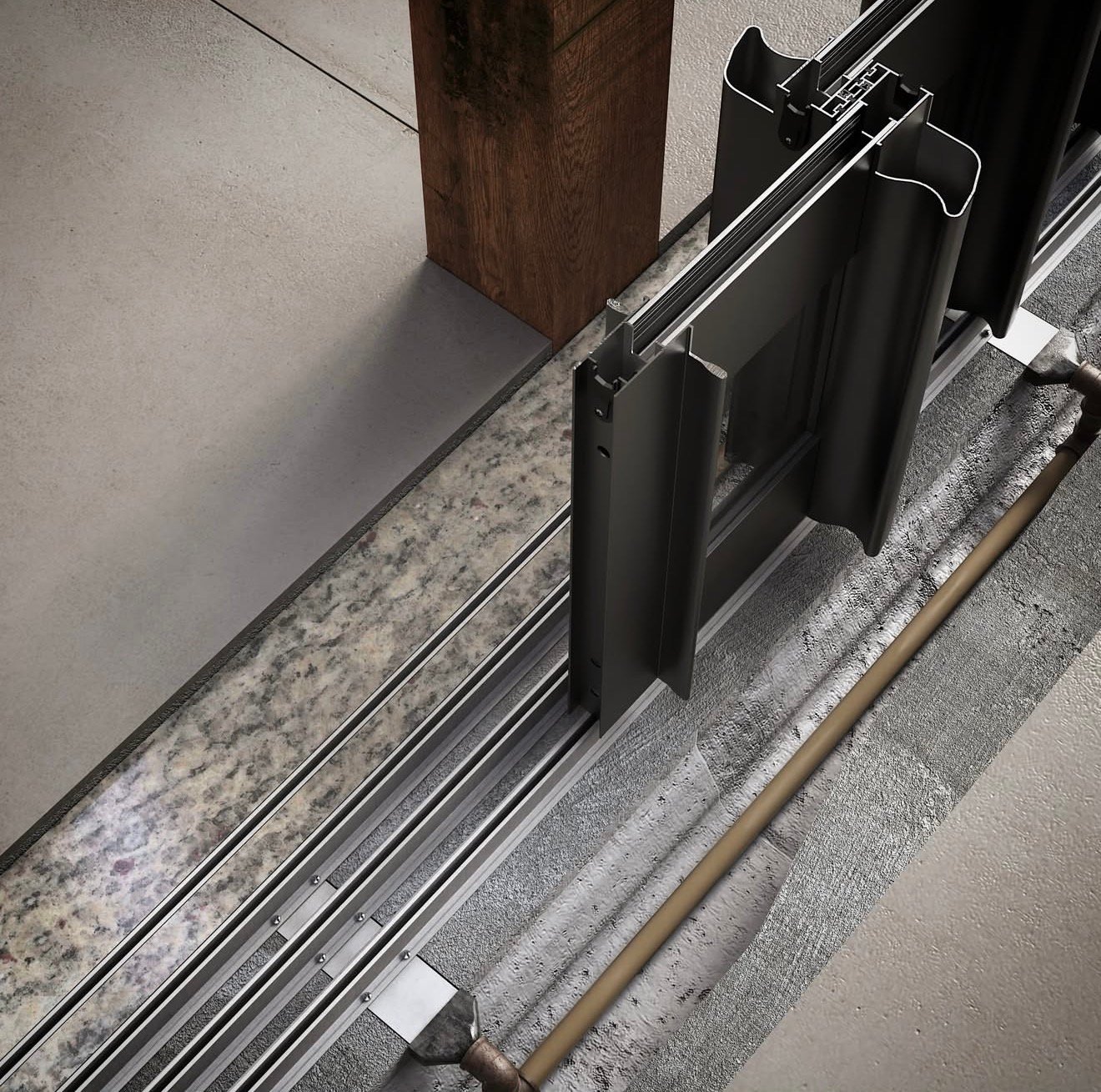

VISTA 01 / 03
Esquadria, trilho e piso.

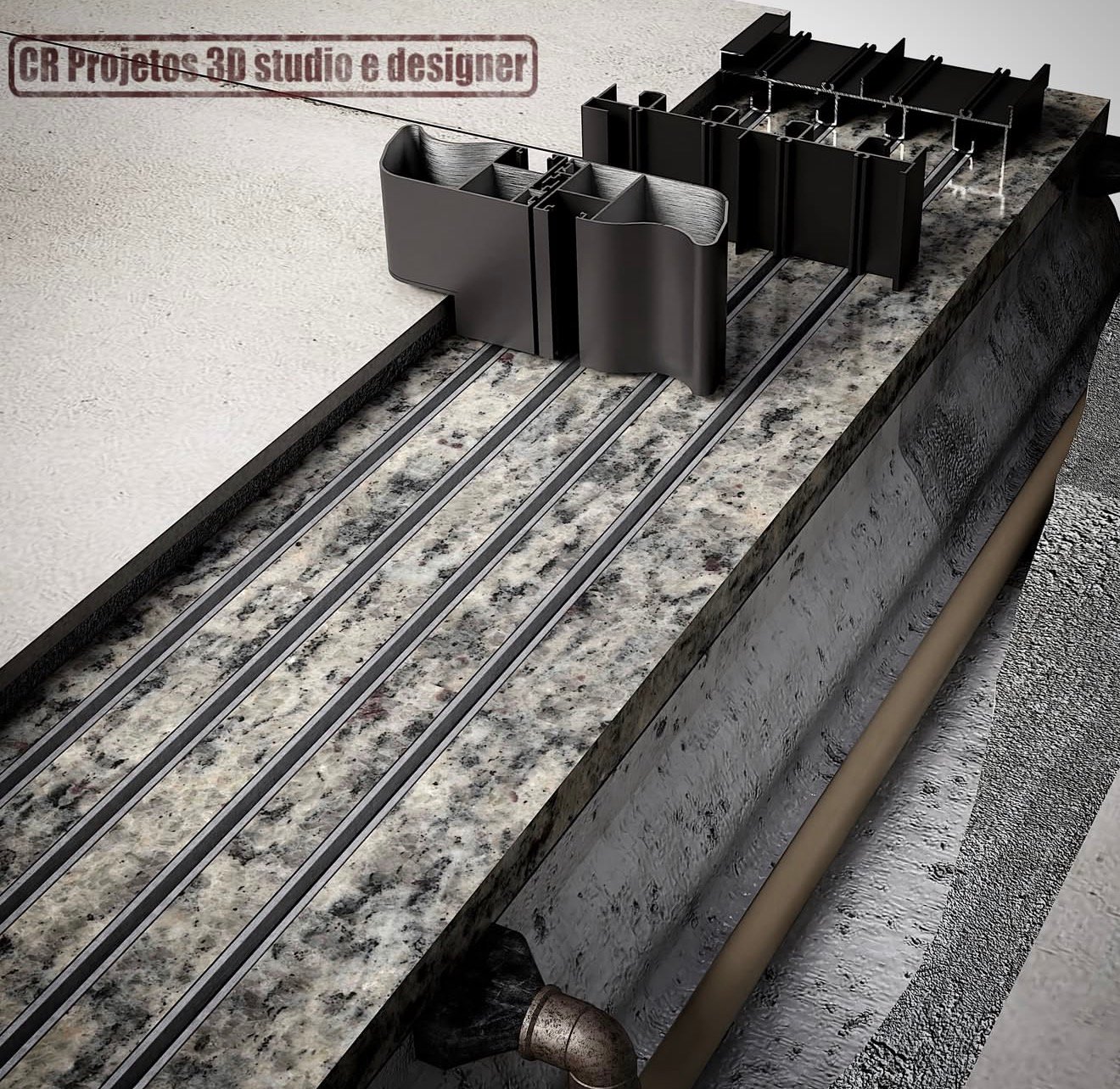

A perspectiva mostra a relação entre o perfil inferior da folha, as pistas embutidas e o revestimento. Na lateral, é possível observar a conexão com a tubulação de drenagem.
- Perfis posicionados sobre as pistas
- Revestimento entre os canais
- Saídas conectadas à drenagem
Projetos 3D: CR Projetos 3D
Cleiton · CR Projetos 3D · parceiro indicado pela PLANÍVEO.
SAÍDAS DE DRENAGEM500–700 mm
Intervalo entre drenos indicado no documento; confirmar para cada aplicação.
PERFIL DO COLETOR50,8 × 12,7 mm
Seção indicada para o perfil de alumínio associado às tampas de acabamento.
COMPATIBILIDADE COM ESQUADRIASGold · Suprema · Chroma
e outras linhas do mercado
e outras linhas do mercado
Para diferentes tipos e modelos de esquadrias deslizantes, desde que utilizem roldanas adequadas ao trilho. Consulte a configuração para o seu projeto.
GUIA DE COMPATIBILIDADE
Diferentes linhas.
Uma interface bem definida.
O sistema PLANÍVEO pode ser aplicado em Gold, Suprema, Chroma (Croma) e outras linhas com roldanas compatíveis. A seleção começa pela seção do perfil inferior da folha e pelo contato da roda com a pista do trilho.
| Linha | Exemplos de mercado | Conferência para o trilho PLANÍVEO |
|---|---|---|
| Gold | A Hydro disponibiliza catálogos separados para Gold IV, Nova Gold e Gold Slim. A ficha Udinese UDIPLUS 200GDI Gold relaciona perfis LG006, LG007, LG130, LG129, LG147 e LG146. | Identificar a versão da linha, o código do perfil inferior, o alojamento da roldana e a geometria da pista. O nome Gold, sozinho, não define o encaixe. |
| Suprema | O catálogo Rolshow apresenta versões específicas para canaleta U, como RS-U100 e RS-U200, e opções para perfis com escova para dentro ou para baixo. | Conferir a roda para canaleta U, a fixação no perfil, o curso de regulagem e a posição das escovas em relação ao piso. |
| Chroma / Croma | A Perfil Alumínio publica catálogo da linha Chroma. A ficha Udinese UDISUPER 150 kg Chroma cita os perfis CHR-32 e CHR-060. A Rolshow inclui Chroma na família 3.2 de seus componentes. | Confirmar o código e a variante do perfil inferior, as dimensões do alojamento e o modelo de roldana adequado à pista escolhida. |
| Outras linhas | Há componentes de canaleta U para outras famílias. O catálogo Rolshow reúne referências para Ecoline 2.5, Prime 2.5, Mega 25, Mega 32 e Prime 3.2. | Comparar a seção do perfil, a roda e o trilho. Enviar o desenho do perfil e a ficha da roldana para definir a configuração com a PLANÍVEO. |
Os códigos acima são exemplos encontrados em catálogos de mercado e ajudam a orientar a análise. A aplicação de cada componente no sistema PLANÍVEO depende da conferência dimensional e da configuração do projeto.
A caixa cabe e pode ser fixada?
Verifique largura, altura e comprimento do alojamento, furação e acesso ao parafuso de regulagem.
A roda trabalha no trilho correto?
Compare o desenho da roda com a seção do trilho. Componentes para canaleta U, meia-cana e pista convencional precisam ser selecionados pela geometria.
Há espaço para trabalhar?
Confira a altura da folha, a regulagem e as escovas ou guarnições para evitar contato indevido com o revestimento.
A especificação considera a folha inteira?
Use a carga admissível indicada pelo fabricante para o arranjo de roldanas. Verifique se o valor é por peça, por par ou por folha e avalie o suporte do trilho.
ANATOMIA DO SISTEMA
Cada componente tem uma função.
| Componente | Função | Detalhe de especificação |
|---|---|---|
| Trilho de apoio / pista | Recebe o movimento da roldana e define o caminho da folha. | Geometria da roda, alinhamento longitudinal e distância entre eixos. |
| Revestimento / soleira | Integra o acabamento do piso aos espaços entre os trilhos. | Espessura, cota de corte, juntas e relação com a linha de esquadria. |
| Coletor sob o conjunto | Capta a água dos canais e a encaminha para as saídas. | Continuidade do percurso, vedação das interfaces e conexão aos drenos. |
| Tampas de acabamento | Fecham o perfil do coletor e permitem a conexão prevista. | O documento mostra tampa interna cega e tampa externa com saída de dreno. |
| Fixação e vedação | Estabilizam e vedam as interfaces previstas na montagem. | Silicone nas faces de contato, parafusos de aço inoxidável e gabarito para alinhamento, conforme o documento. |
| Roldanas e perfil inferior | Conectam a folha ao trilho e permitem sua regulagem. | Modelo, carga, alojamento, fixação e posição das escovas definidos para a esquadria. |

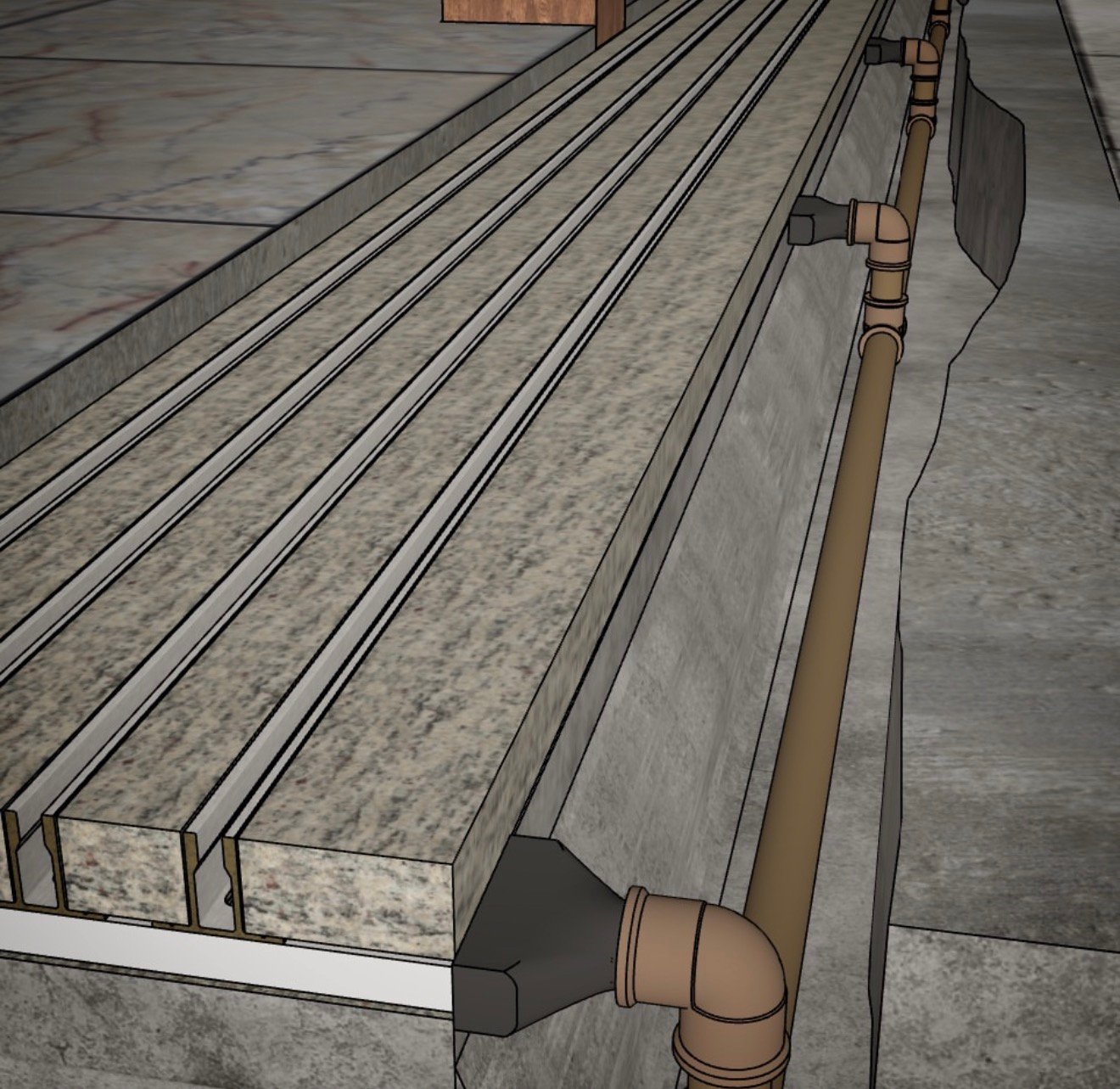

O caminho da água
- Entrada nos canaisA água alcança as regiões de captação do conjunto.
- Captação pelo coletorAs aberturas conectam os trilhos ao coletor previsto abaixo.
- Saída pelos drenosA água é conduzida ao destino definido no projeto da obra.
Catálogos e fichas para consulta técnica
Consulte a revisão vigente para o componente selecionado. Essas referências complementam o documento PLANÍVEO e não representam certificação do conjunto instalado.

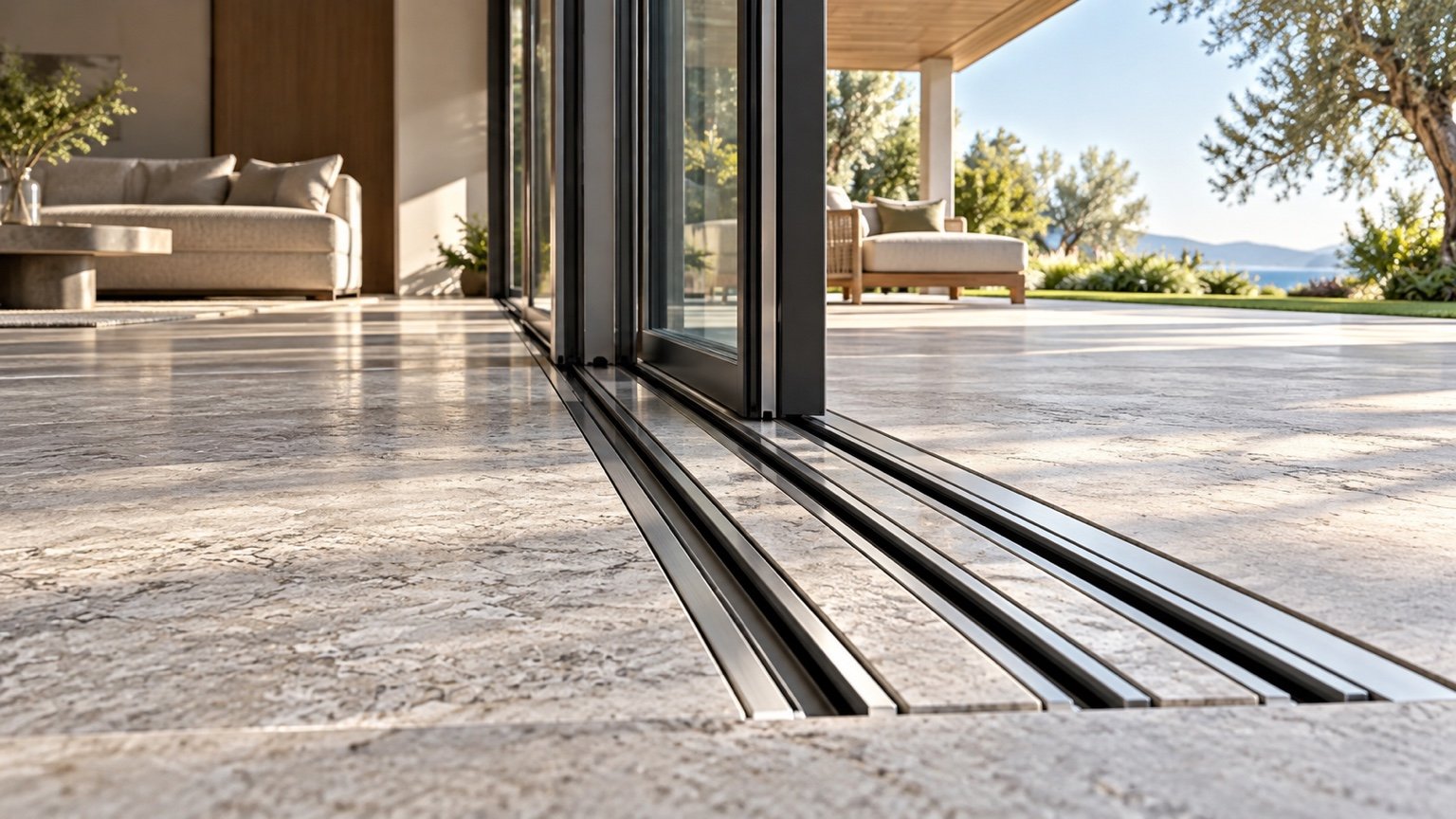

03 / APLICAÇÕES
Um detalhe discreto.
Uma presença na arquitetura.
Desenhe a transição desde o início.
Inclua trilho, soleira e drenagem no detalhamento do piso para coordenar a integração entre ambientes.
Especifique o conjunto, além do perfil.
Gold, Suprema, Chroma e outras linhas podem utilizar o sistema com roldanas compatíveis. Defina a distância entre eixos e a configuração do conjunto para cada aplicação.
Leve o detalhe para a execução.
Planeje nivelamento, impermeabilização, fixação e destino da água com os responsáveis pela obra.
04 / DA ESPECIFICAÇÃO À OBRA
O resultado começa
antes da instalação.
Definir a configuração
Confirmar a linha de esquadria e a distância entre eixos dos trilhos.
Planejar o piso e os drenos
Prever a reserva de instalação, o nível do revestimento e a saída de água.
Fixar e vedar
O documento orienta silicone nas faces de contato, parafusos de aço inoxidável e uso de gabarito de alinhamento.
Verificar o conjunto
Conferir alinhamento, acabamento, funcionamento das folhas e escoamento antes da entrega.
Conferências antes da entrega
Base e nível · Confirme o apoio do trilho, os eixos e as cotas do revestimento. A profundidade de instalação depende do conjunto escolhido.
Drenagem · Verifique os pontos de captação, a conexão das saídas e o escoamento até o destino previsto, com o acabamento concluído.
Movimento e vedação · Confira a passagem das folhas e as folgas, a regulagem das roldanas e a posição das escovas e guarnições.
Conservação · Mantenha as pistas e as entradas de drenagem sem resíduos. Utilize produtos de limpeza compatíveis com o acabamento e siga a manutenção indicada para as roldanas.
05 / PERGUNTAS FREQUENTES
O que seu projeto
precisa saber.
Quais linhas de esquadrias podem utilizar esse trilho?
O trilho atende linhas como Gold, Suprema e Chroma (Croma), além de diversos outros tipos e modelos de esquadrias disponíveis no mercado. O critério é a compatibilidade da roldana com o trilho, junto à configuração das folhas e ao posicionamento do conjunto. Consulte a PLANÍVEO para confirmar a aplicação no seu modelo.
O sistema dispensa impermeabilização?
A drenagem deve ser coordenada com a impermeabilização da obra. O coletor e os drenos não substituem o projeto de impermeabilização nem a definição do destino da água.
Qual é o peso máximo das folhas?
O peso admissível da folha depende da capacidade da roldana escolhida, conforme a especificação do fabricante. A roldana apresentada nas imagens e no documento é apenas um exemplo de aplicação; outros modelos podem ser utilizados, desde que sejam compatíveis com o trilho e adequados ao peso da esquadria. Veja as roldanas Vita indicadas pela PLANÍVEO.
É possível instalar em uma obra pronta?
É necessário avaliar a reserva no piso, os níveis, a base existente e a possibilidade de conexão à drenagem. A viabilidade deve ser analisada antes da contratação.
Como são definidos preço e fornecimento?
O orçamento depende do comprimento, da quantidade de vias, da linha da esquadria, da configuração de drenagem e do escopo de fornecimento. Prepare as informações abaixo para a consulta comercial.
VAMOS DETALHAR SEU PROJETO
Seu próximo projeto
começa com
um bom detalhe.
Prepare um resumo para conversar com a PLANÍVEO sobre configuração, viabilidade e fornecimento do sistema.
Condições comerciais e especificações finais são definidas na proposta.
